Laminar Airflow

Manche Arbeitsumgebungen haben besonders hohe Ansprüche an die Luftqualität. Sensible Verarbeitungsprozesse erfordern einen sterilen Arbeitsplatz, der frei von Luftpartikeln ist. Hier kommen TAV-Einheiten ins Spiel.

Keine Chance für Kontamination

TAV-Einheiten erzeugen turbulenzarme Verdrängungsströmungen (TAV): Diese fangen jegliche Partikel und Schwebeteilchen in der Luft auf und führen diese mit einem gleichbleibenden Luftstrom ab. So entsteht eine Schutzzone für sensible Produkte.

TAV ist die Bezeichnung für turbulenzarme Verdrängungsströmung, im Englischen „Laminar Air Flow“ genannt. Wie der Name schon sagt, wird dabei der durch Filter gereinigte Luftstrom turbulenzarm in die Schutzzone geleitet.

Die zum Einsatz kommenden Geräte nennt man Laminar Air Flow, Laminar Flow oder auch LF. In diesen wird die Luft zuerst durch einen Vorfilter gefördert und dann in die die TAV-Einheit geleitet. Dort angekommen, passiert die Luft zuerst einen HEPA-Filter. Auch Schwebstoff-Filter genannt (englisch: High-Efficiency Particulate Air/Arrestance), dieser filtert mindestens 99,95 Prozent aller Schwebeteilchen aus der Luft. Dazu zählen neben Staub auch Viren, Pollen, Rauchpartikel, Bakterien, verschiedene Toxine und Aerosole. Als letzter Schritt wird die gefilterte Luft durch ein Laminarisatornetz (oftmals auch als CG-Netz oder CG-Verteiler bezeichnet) gedrückt. Die Luft ist nun weitestgehend laminar (=turbulenzarm) und wird meist senkrecht nach unten gerichtet.

Betrieb mittels Lüftung oder FFU?

Je nach Anlagenbeschaffenheit und Platzverhältnissen liefern wir TAV-Einheiten. Eine Möglichkeit ist die Luftversortung über eine Lüftungsanlage. Alternativ dazu können die TAV-Einheiten mit FVE-Modulen geliefert werden.

Die häufigste anzutreffende Variante ist die vertikale Verdrängungsströmung. Es gibt jedoch auch Ausführungen mit horizontaler Luftströmung.

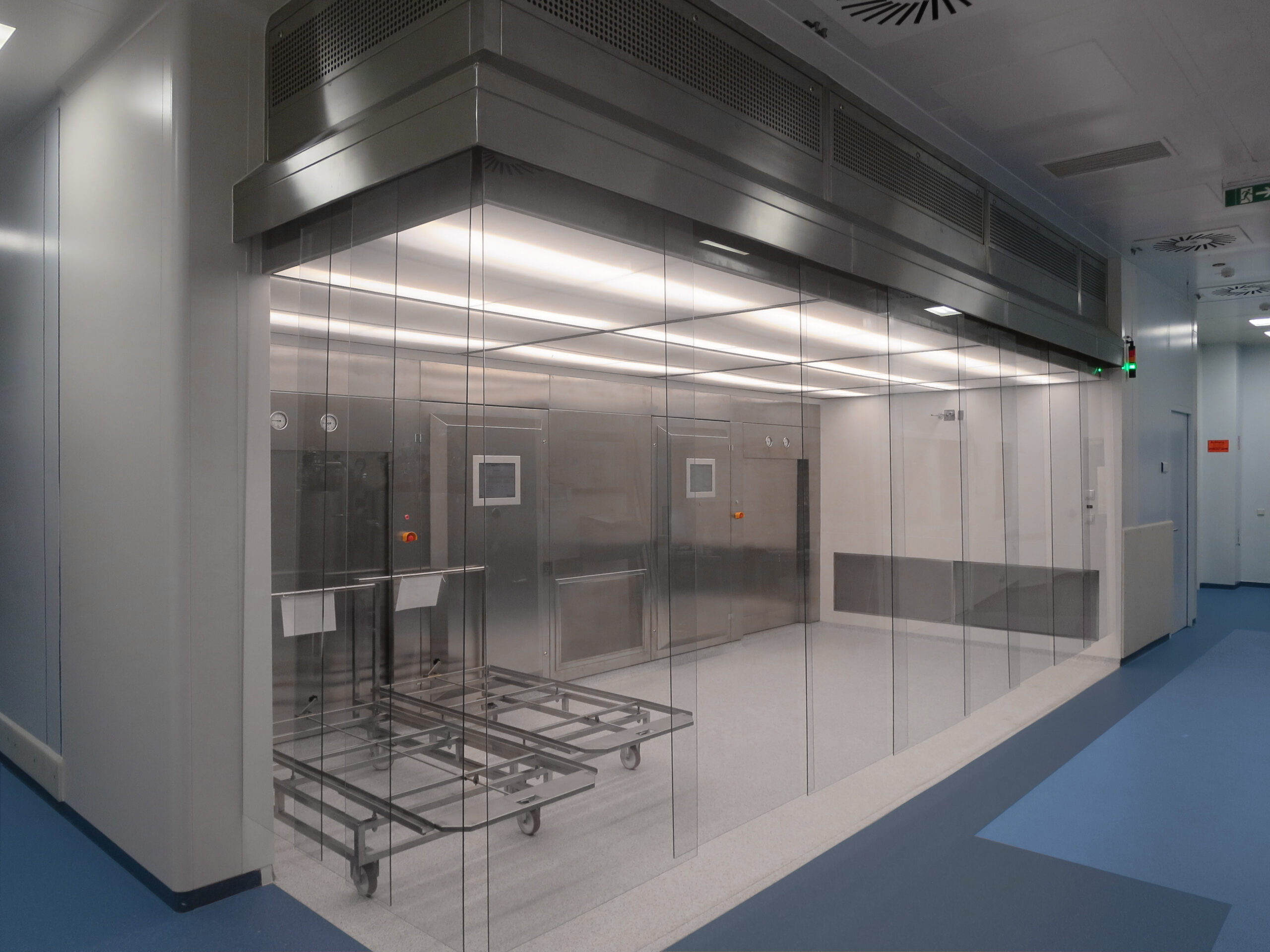

Die meisten Laminar Air Flow-Anlagen sind mit seitlichen Begrenzungen ausgeführt. Diese helfen dabei, Störungen und Verunreinigungen weitestgehend zu vermeiden. Eine Besonderheit sind die TAV-Zuluftdecken in Krankenhäusern. Diese haben meist nur kurze (oder manchmal gar keine) Luftleit-Elemente. So kann der Personenverkehr während operativer Eingriffe reibungslos gewährleistet werden.

Wichtige Information: Laminar Air Flows bzw. turbulenzarme Verdrängungsströmungen dienen dem Schutz von Produkten, nicht dem Personenschutz.

Überall dort, wo steriles Arbeiten Voraussetzung ist, werden Laminar Flow-Anlagen eingesetzt, um beste Luftqualität zu garantieren:

Pharmazie
Mikroelektronik
Lebensmittelverarbeitung
Feinoptik
Halbleiterherstellung
Arzneimittelherstellung in Apotheken

Versorgung über die Lüftung.
Im Dargestellten Beispiel wird die Luft, welche von der Lüftungsanlage kommt, seitlich über HEPA-Filter in das Plenum geführt. Dort wird diese umgelenkt und durch den Laminarisator turbulenzarm nach unten abgegeben.

Luftumwälzung mittels FVE.
Im Dargestellten Beispiel wird die Luft, durch Schächte, aus dem Arbeitsraum gesaugt und mittels FVE‘s (FVE= Filterventilatoreinheit; engl.: FFU = Filter Fan Unit) durch HEPA-Filter und einen Laminarisator in den Arbeitsraum gefördert.

Luftversorgung:

Aus den dargestellten Herstellungsmöglichkeiten ergeben sich unzählige Gestaltungsmöglichkeiten, wie z.B: Versorgung mittels Lüftung und einer Filterdecke mit einem Laminarisator, eine Versorgung mittels zwei oder mehreren Filerstufen, ein großer Ventilator statt vieler Kleiner usw.
WICHTIG: Es muss gewissenhaft geprüft werden welche Auslegung für Ihre Anwendung die richtige ist.
